MẢNH TIỆN CCMT06, CCMT09
4 sản phẩm
Mảnh tiện CCMT06 và CCMT09 (thợ hay gọi chip C06, C09) là mảnh dao tiện dương hình thoi 80°, góc sau 7°, bắt vít qua lỗ giữa, dùng một mặt với 2 góc cắt. Mảnh cắt nhẹ, lực cắt thấp nên hợp tiện tinh, tiện lỗ nhỏ, chi tiết nhỏ và thành mỏng. Có sẵn CCMT060204 và CCMT09T304 chính hãng Achteck với rãnh bẻ phoi PB1, PC2 cho thép và inox.
CCMT06, CCMT09 nghĩa là gì?
CCMT06 và CCMT09 là cách gọi tắt theo cỡ mảnh. Mã đầy đủ thêm độ dày và bán kính mũi: CCMT060204 (cỡ 06, dày 2,38 mm, R0.4) và CCMT09T304 (cỡ 09, dày 3,97 mm, R0.4). Cùng cỡ còn có bán kính R0.2 (đuôi 02) và R0.8 (đuôi 08).
| Ký hiệu | Ý nghĩa |
|---|---|
| C | Mảnh hình thoi, góc mũi 80° |
| C | Góc sau 7°: mảnh dương, dùng một mặt |
| M | Cấp dung sai kích thước |
| T | Lỗ côn bắt vít, rãnh bẻ phoi một mặt |
| 06 / 09 | Cạnh cắt 6 mm (vòng tròn nội tiếp 6,35 mm) / 9 mm (9,525 mm) |
| 02 / T3 | Dày 2,38 mm / 3,97 mm |
| 04 | Bán kính mũi 0,4 mm |
Chữ E sau mã là lưỡi cắt đã vê tròn để chống mẻ. Phần đuôi như PB1-AC250P do hãng đặt: PB1 là rãnh bẻ phoi, AC250P là mác hợp kim. Cách đọc đủ các vị trí xem ở bài cách đọc ký hiệu mảnh dao tiện ISO.
Bảng mã CCMT đang có sẵn
| Mã | Cỡ | Rãnh bẻ phoi | Mác | Dùng cho |
|---|---|---|---|---|

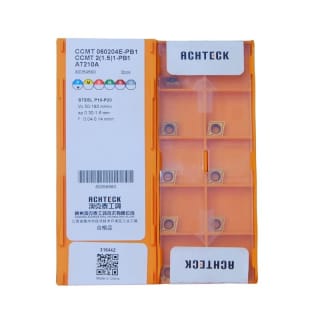

| CCMT060204E-PB1-AT210A | 06 | PB1 | AT210A | Thép, tiện tinh |
| CCMT060204E-PC2-AP200U | 06 | PC2 | AP200U (PVD) | Thép, inox, tiện tinh và bán tinh |
| CCMT09T304E-PB1-AC250P | 09 | PB1 | AC250P (CVD) | Thép, tiện tinh và bán tinh |
| CCMT09T304E-PC2-AP301M | 09 | PC2 | AP301M (PVD) | Inox, thép hợp kim, tiện tinh, tiện lỗ |
Tất cả đều bán kính mũi R0.4. Giá trên web là giá cả hộp, ngay dưới có số mảnh trong hộp và giá quy ra từng mảnh. Cần R0.2, R0.8 hoặc mảnh CCGT mài bóng cho nhôm, gửi mã qua trang liên hệ để được báo giá.
Chọn CCMT06 hay CCMT09
CCMT06 nhỏ và mỏng, lắp cán dao vuông nhỏ và cán tiện lỗ đường kính nhỏ. Hợp máy tiện tự động, tiện lỗ nhỏ, chi tiết nhỏ, chiều sâu cắt nhỏ.
CCMT09 dày hơn, lưỡi khỏe hơn, cho chiều sâu cắt lớn hơn. Đây là cỡ thông dụng nhất để tiện tinh ngoài và tiện lỗ trên máy tiện CNC, lắp cán vuông 12 đến 20 mm.
So với mảnh âm như CNMG12, mảnh CCMT chỉ có 2 góc cắt nhưng lực cắt thấp hơn nhiều. Vì vậy chi tiết dài, mảnh, thành mỏng ít rung hơn và bề mặt tiện tinh đẹp hơn.
Chọn rãnh bẻ phoi và mác theo vật liệu
- Thép carbon, thép hợp kim: PB1 cho tiện tinh, ăn dao nông; mác AC250P phủ CVD hoặc AT210A.
- Inox, thép hợp kim: PC2 với mác phủ PVD AP301M (ưu tiên cho inox) hoặc AP200U (dùng chung thép và inox).
Cách tính số vòng quay từ tốc độ cắt và đường kính phôi có ở bài công thức tính chế độ cắt.
Cán dao lắp mảnh CCMT
CCMT bắt bằng vít qua lỗ côn, nên lắp cán dao kẹp vít (chữ S đầu mã). Không lắp lẫn với cán kẹp đòn của mảnh CNMG.
- Tiện ngoài, góc 95°: SCLCR/L 1010E06, 1212F06 (CCMT06); SCLCR/L 1212F09, 1616H09, 2020K09 (CCMT09).
- Tiện lỗ: S08K-SCLCR06, S10K-SCLCR06 (CCMT06); S12M-SCLCR09, S16Q-SCLCR09, S20R-SCLCR09 (CCMT09).
R là cán phải, L là cán trái. Số đầu mã cán tiện ngoài là tiết diện cán (1010 là 10 × 10 mm), số đầu mã cán tiện lỗ là đường kính cán. Số cuối là cỡ mảnh 06 hoặc 09.
Câu hỏi thường gặp
CCMT09 và CCMT09T304 khác nhau thế nào?
CCMT09 là tên gọi chung cho mảnh CCMT cạnh 9 mm. CCMT09T304 là một mã cụ thể trong cỡ đó: dày 3,97 mm, bán kính mũi 0,4 mm. Các mã CCMT09T302, CCMT09T304, CCMT09T308 lắp chung một cán dao.
Chip C09, chip C06 là mảnh gì?
Là cách thợ gọi tắt mảnh CCMT09T3… và CCMT0602… theo chữ C đầu mã và cỡ mảnh. Bản mài bóng cho nhôm có mã CCGT, cùng kích thước nên lắp chung cán dao.
Mảnh CCMT có mấy góc cắt?
2 góc cắt. Mảnh dương có góc sau nên chỉ dùng một mặt, với hai mũi 80°.
CCMT tương đương mã ANSI (inch) nào?
CCMT060204 là CCMT 21.51, CCMT09T304 là CCMT 32.51. Số đầu là vòng tròn nội tiếp theo 1/8 inch, số giữa là độ dày theo 1/16 inch, số cuối là bán kính mũi theo 1/64 inch.
Mua mảnh CCMT có xuất hoá đơn không?
Có. Vật tư Vô Cực bán mảnh CCMT06, CCMT09 Achteck chính hãng theo hộp, xuất hoá đơn VAT và giao hàng toàn quốc.
