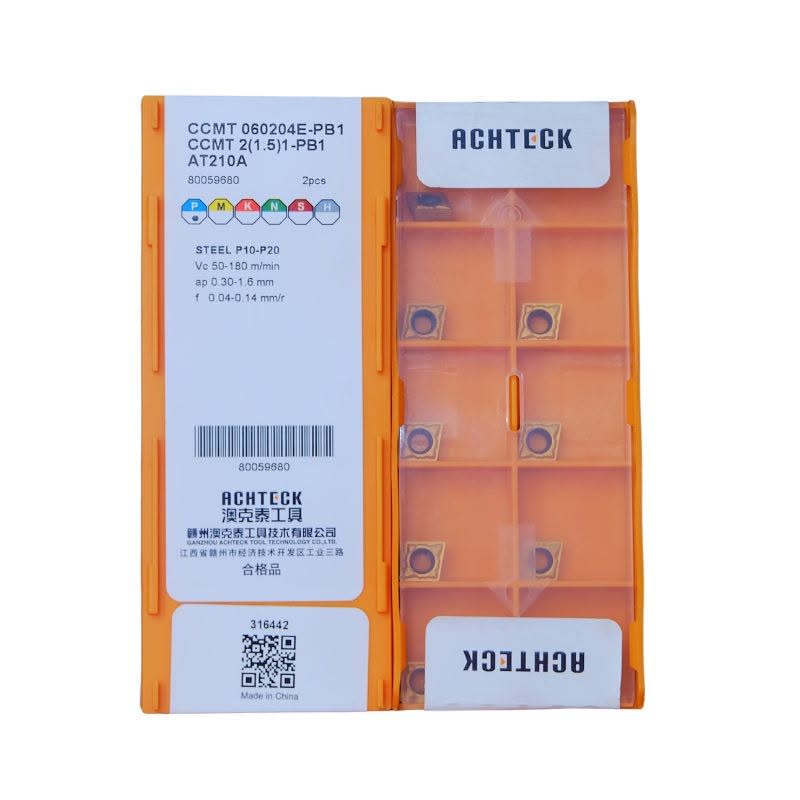

Mảnh dao tiện CCMT060204E-PB1-AT210A ACHTECK
Còn hàng · 12 sản phẩm
CCMT 06 – R0.4 – PB1 – Lớp phủ AT210A – Gia công thép
Xem catalog / tài liệu kỹ thuậtThông số kỹ thuật
- Lớp phủ / Grade
- AT210A
- Hình dạng (chỉ mảnh TIỆN)
- Hình thoi 80° (C)
- Góc sau (°)
- 7
- L - Kích thước cạnh (mm)
- 6
- S - Độ dày (mm)
- 2.38
- re - Bán kính mũi dao (mm)
- 0.4
- Đường kính (mm)
- 6.35
- Chiều dài cắt (mm)
- 6
- Chip breaker
- PB1
- Vật liệu gia công
- Thép carbon
- Ứng dụng chính
- Tiện tinh
Giải mã mã sản phẩm CCMT060204E
CCMT060204E là mảnh thoi 80°, góc sau 7° (mảnh dương), cạnh cắt khoảng 6 mm, dày 2,38 mm, bán kính mũi 0,4 mm, theo cách đặt mã ISO 1832. Phần sau mã (rãnh bẻ phoi, mác hợp kim) do hãng đặt.
| C | Hình dạng | Thoi 80° |
| C | Góc sau | 7° — mảnh dương, cắt nhẹ |
| M | Cấp dung sai | Cấp M — mảnh ép thiêu kết, dung sai trung bình |
| T | Lỗ kẹp & rãnh bẻ phoi | Lỗ côn bắt vít, rãnh bẻ phoi 1 mặt |
| 06 | Kích thước | Chiều dài cạnh cắt khoảng 6 mm |
| 02 | Chiều dày | 2,38 mm |
| 04 | Bán kính mũi | 0,4 mm |
| E | Dạng lưỡi cắt | Lưỡi vê tròn (chống mẻ) |
