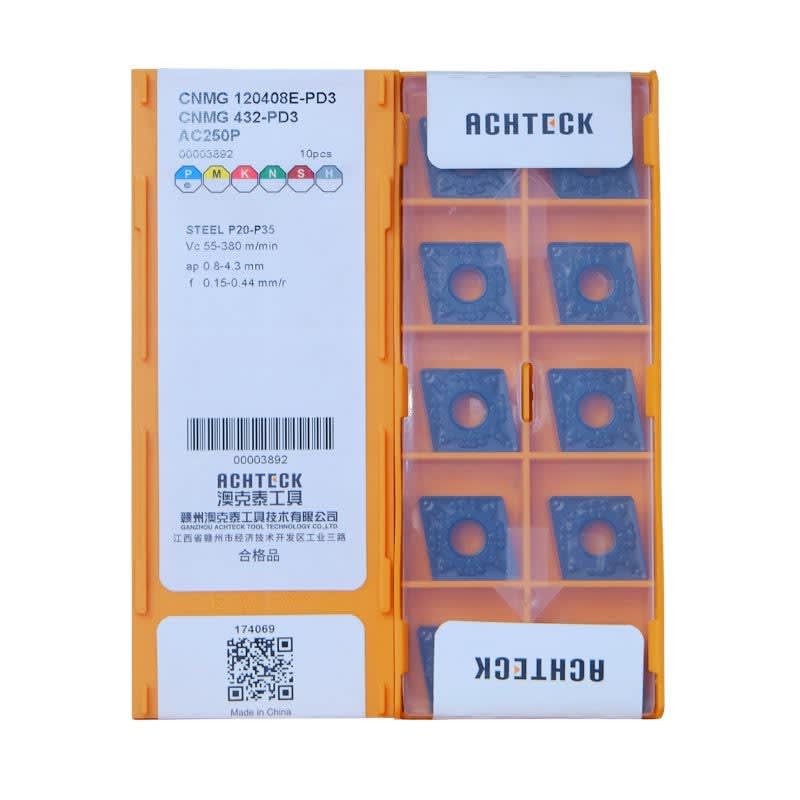

Mảnh dao tiện CNMG120408E-PD3 AC250P ACHTECK
Còn hàng · 32 sản phẩm
CNMG 12 – R0.8 – PD3 – Lớp phủ AC250P – Gia công tiện thép
Xem catalog / tài liệu kỹ thuậtThông số kỹ thuật
- Lớp phủ / Grade
- AC250P
- Hình dạng (chỉ mảnh TIỆN)
- Hình thoi 80° (C)
- Góc sau (°)
- 0
- L - Kích thước cạnh (mm)
- 12
- S - Độ dày (mm)
- 4.76
- re - Bán kính mũi dao (mm)
- 0.8
- Đường kính (mm)
- 12.7
- Chiều dài cắt (mm)
- 12
- Chip breaker
- PD3
- Vật liệu gia công
- Thép carbon
- Ứng dụng chính
- Tiện bán tinh
Giải mã mã sản phẩm CNMG120408E
CNMG120408E là mảnh thoi 80°, góc sau 0° (mảnh âm), cạnh cắt khoảng 12 mm, dày 4,76 mm, bán kính mũi 0,8 mm, theo cách đặt mã ISO 1832. Phần sau mã (rãnh bẻ phoi, mác hợp kim) do hãng đặt.
| C | Hình dạng | Thoi 80° |
| N | Góc sau | 0° — mảnh âm, thường dùng 2 mặt |
| M | Cấp dung sai | Cấp M — mảnh ép thiêu kết, dung sai trung bình |
| G | Lỗ kẹp & rãnh bẻ phoi | Lỗ trụ, rãnh bẻ phoi 2 mặt (dùng 2 mặt) |
| 12 | Kích thước | Chiều dài cạnh cắt khoảng 12 mm |
| 04 | Chiều dày | 4,76 mm |
| 08 | Bán kính mũi | 0,8 mm |
| E | Dạng lưỡi cắt | Lưỡi vê tròn (chống mẻ) |
