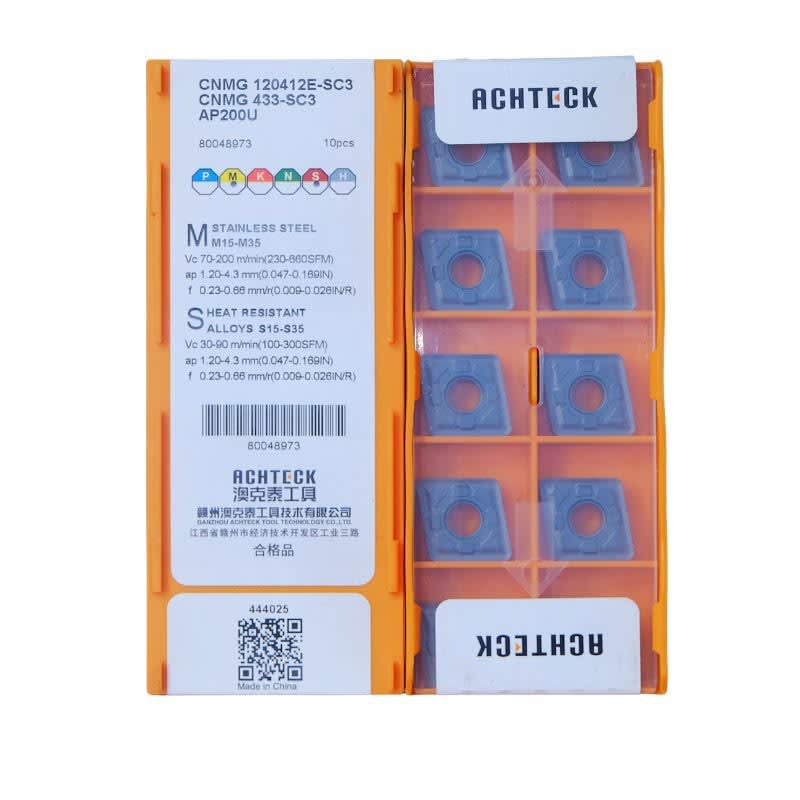

Mảnh dao tiện CNMG 120412E-SC3 AP200U ACHTECK
Còn hàng · 2 sản phẩm
CNMG 12 – R1.2 – SC3 – Lớp phủ AP200U – Gia công thép/Inox
Xem catalog / tài liệu kỹ thuậtThông số kỹ thuật
- Lớp phủ / Grade
- AP200U
- Hình dạng (chỉ mảnh TIỆN)
- Hình thoi 80° (C)
- Góc sau (°)
- 0
- L - Kích thước cạnh (mm)
- 12
- S - Độ dày (mm)
- 4.76
- re - Bán kính mũi dao (mm)
- 1.2
- Đường kính (mm)
- 12.7
- Chiều dài cắt (mm)
- 12
- Chip breaker
- SC3
- Vật liệu gia công
- Thép không gỉ (Inox)
- Ứng dụng chính
- Tiện thô
Giải mã mã sản phẩm CNMG120412E
CNMG120412E là mảnh thoi 80°, góc sau 0° (mảnh âm), cạnh cắt khoảng 12 mm, dày 4,76 mm, bán kính mũi 1,2 mm, theo cách đặt mã ISO 1832. Phần sau mã (rãnh bẻ phoi, mác hợp kim) do hãng đặt.
| C | Hình dạng | Thoi 80° |
| N | Góc sau | 0° — mảnh âm, thường dùng 2 mặt |
| M | Cấp dung sai | Cấp M — mảnh ép thiêu kết, dung sai trung bình |
| G | Lỗ kẹp & rãnh bẻ phoi | Lỗ trụ, rãnh bẻ phoi 2 mặt (dùng 2 mặt) |
| 12 | Kích thước | Chiều dài cạnh cắt khoảng 12 mm |
| 04 | Chiều dày | 4,76 mm |
| 12 | Bán kính mũi | 1,2 mm |
| E | Dạng lưỡi cắt | Lưỡi vê tròn (chống mẻ) |
