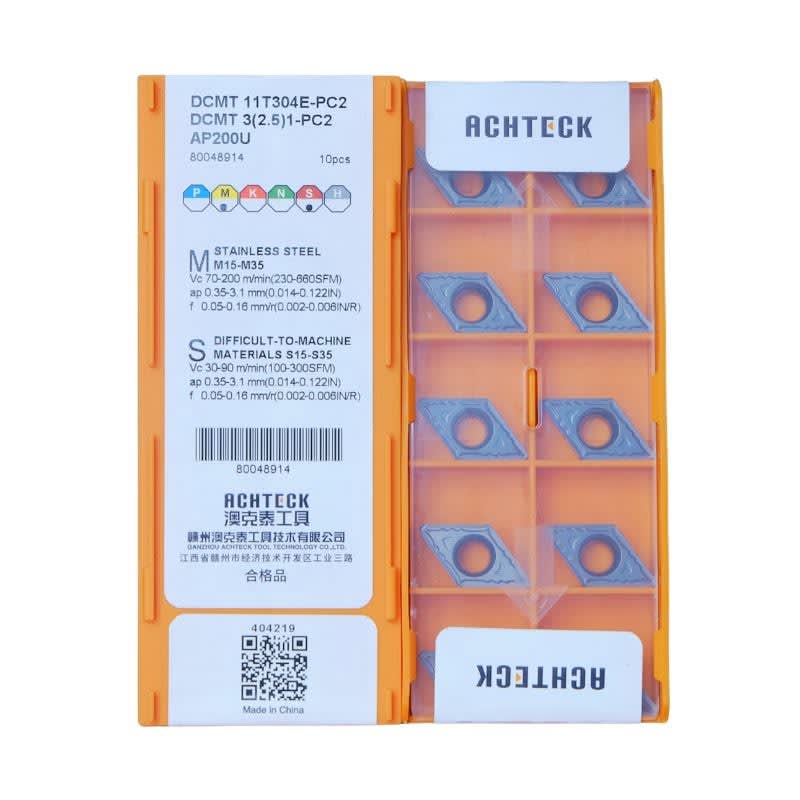

Mảnh dao tiện DCMT11T304E-PC2-AP200U ACHTECK
Còn hàng · 1 sản phẩm
DCMT 11 – R0.4 – PC2 – Lớp phủ AP200U – Gia công tiện bán tinh thép/inox
Xem catalog / tài liệu kỹ thuậtThông số kỹ thuật
- Lớp phủ / Grade
- AP200U
- Hình dạng (chỉ mảnh TIỆN)
- Hình thoi 55° (D)
- Góc sau (°)
- 7
- L - Kích thước cạnh (mm)
- 11
- S - Độ dày (mm)
- 3.97
- re - Bán kính mũi dao (mm)
- 0.4
- Đường kính (mm)
- 9.525
- Chiều dài cắt (mm)
- 11
- Chip breaker
- PC2
- Vật liệu gia công
- Thép không gỉ (Inox)
- Ứng dụng chính
- Tiện tinh
Giải mã mã sản phẩm DCMT11T304E
DCMT11T304E là mảnh thoi 55°, góc sau 7° (mảnh dương), cạnh cắt khoảng 11 mm, dày 3,97 mm, bán kính mũi 0,4 mm, theo cách đặt mã ISO 1832. Phần sau mã (rãnh bẻ phoi, mác hợp kim) do hãng đặt.
| D | Hình dạng | Thoi 55° |
| C | Góc sau | 7° — mảnh dương, cắt nhẹ |
| M | Cấp dung sai | Cấp M — mảnh ép thiêu kết, dung sai trung bình |
| T | Lỗ kẹp & rãnh bẻ phoi | Lỗ côn bắt vít, rãnh bẻ phoi 1 mặt |
| 11 | Kích thước | Chiều dài cạnh cắt khoảng 11 mm |
| T3 | Chiều dày | 3,97 mm |
| 04 | Bán kính mũi | 0,4 mm |
| E | Dạng lưỡi cắt | Lưỡi vê tròn (chống mẻ) |
